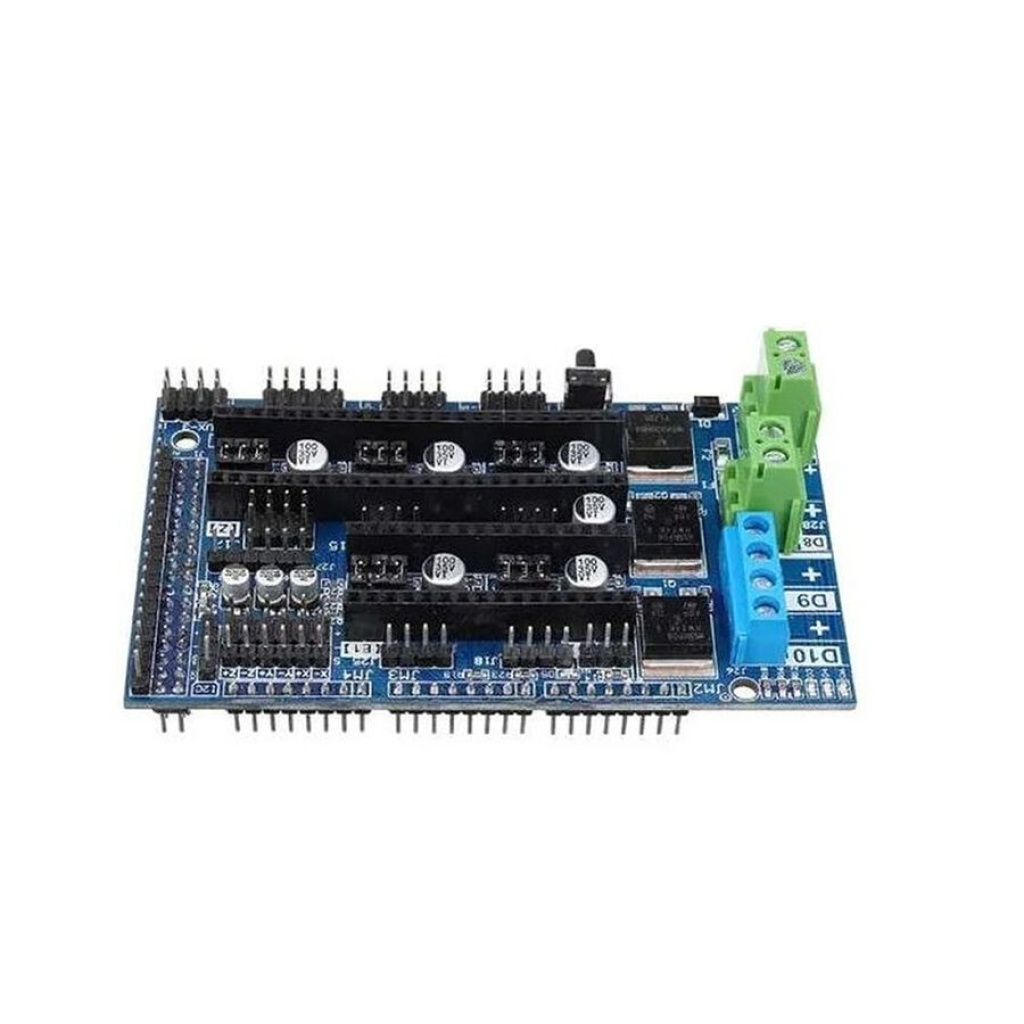

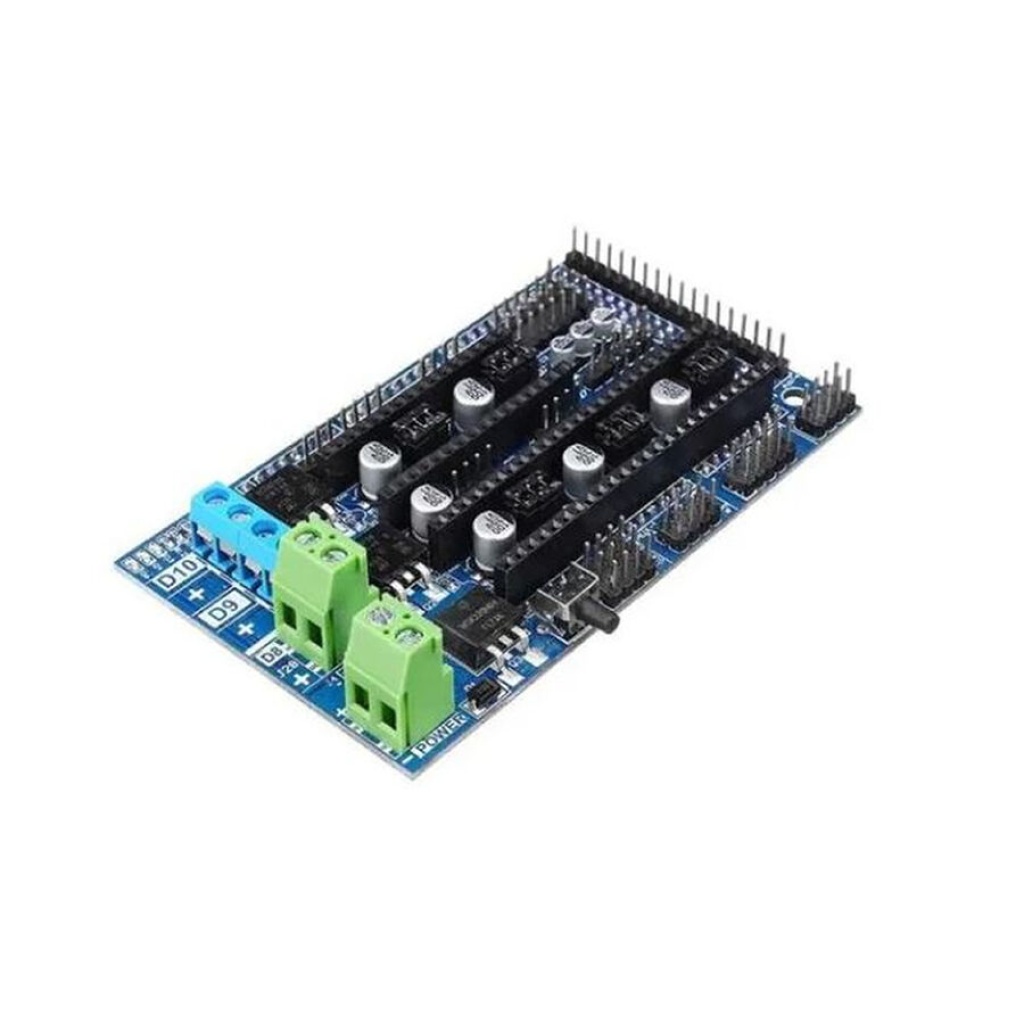

3D Printer RepRap Ramps 1.4 Kontrol Kartı

3D Printer RepRap Ramps 1.4 Kontrol Kartı, 3D printerlarda oldukça sık kullanılan bir kontrol kartı olup, Arduino Mega modeli ve benzer pin dizilimine sahip birçok kart ile beraber kullanılabilir. Ramps (RepRap Arduino Mega Pololu Shield) 1.4 shield yapısı sayesinde Arduino Mega ile uyumludur.

3D yazıcınızı kendiniz yapmak istiyorsanız veya mevcut 3D yazıcınızın kontrol kartını değiştirmek gibi bir hedefiniz var ise, bu kartı tercih edebilirsiniz.

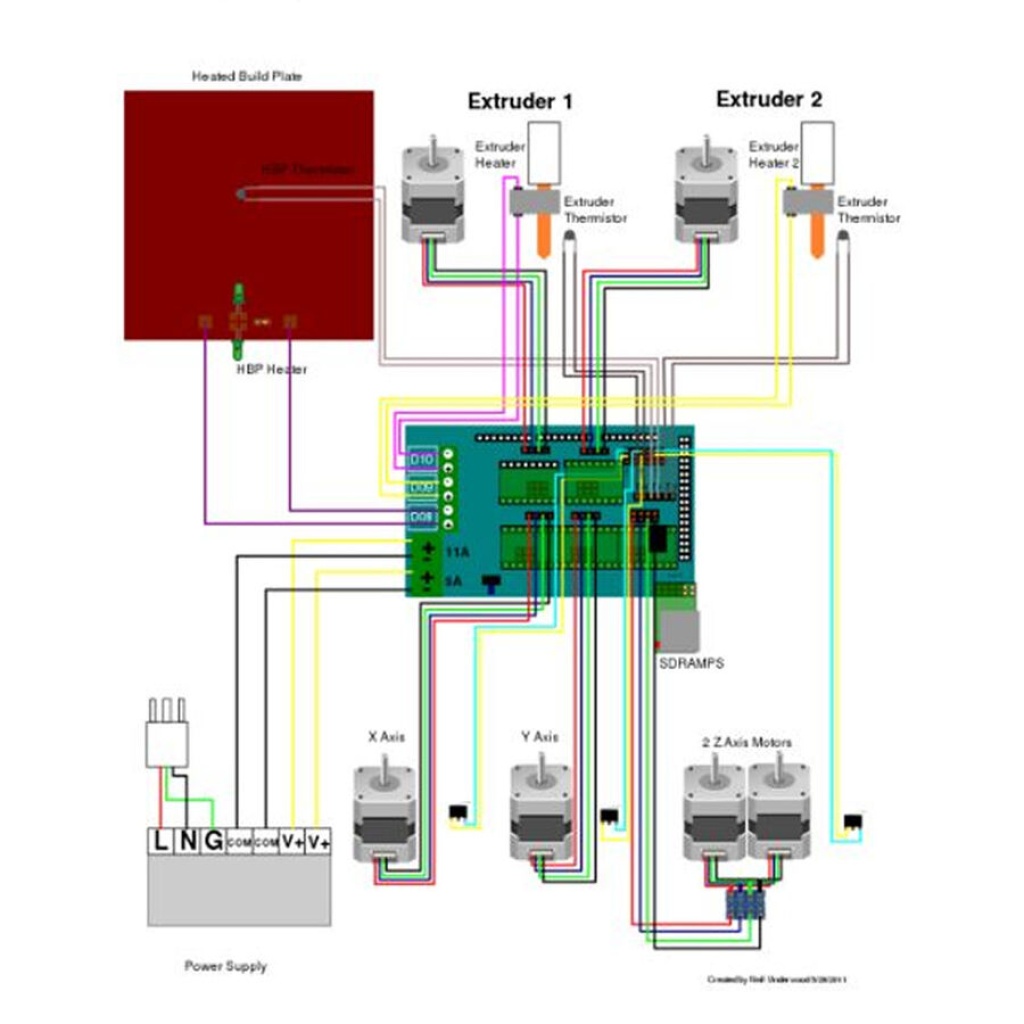

Ürün üzerine 5 adet A4988 motor sürücü kartı takarak uygun step motorların kontrollerini sağlanabilirsiniz. 4 adet motor desteği sunan bu kart, 2 tane de Extruder için step motor desteği sağlar. Ayrıca 3 adet ısıtıcı çıkışı ve 3 adet de limit-switch girişi bulunmaktadır. Ramps ile uyumlu LCD ekran girişi de yine ürün üzerinde yer alan bağlantılardan biridir.

RepRap Ramps 1.4 Kontrol Kartı stok üretimine göre farklı pcb renklerinde sizlere gelebilir.


• Isıtıcı ve Fan için 3 Mosfet Çıkışı bulunmaktadır.
• 3 Termistör Çıkışı mevcuttur.
• Yüksek güvenlik ve korumaya ek olarak 5A değerinde sigorta ile 11A değerinde ısı tablası sigorta güvenlik amacıyla yerleştirilmiştir.
• 5 adet A4988 Step Motor Sürücü Kartı Desteği
• Dişi Headerlar yardımıyla sürücüler kolayca takılıp, çıkarılabilir.
• Ek olarak I2C ve SPI pinlerine de yer verilmiştir.
• Tüm mosfetler PWM çıkışlarına bağlanmıştır. Erkek headerlar sebebiyle limit switch, motor ve LED bağlantıları kolaylıkla yapılabilinmektedir. Bu konnektörler 3A'e kadar dayanabilecek niteliktedir.
• Dahili SD kart yuvası ürün üzerinde bulunmamaktadır ancak SD kart modülleri karta bağlanabilir.
• Isıtıcı çıkışları aktif olmaları durumunda LED'ler yanacaktır.
• Z ekseni için iki motor bağlayabilme özelliği de mevcuttur.
